ตัวเชื่อมต่อบอร์ดกับบอร์ดความเร็วสูง

1.27mm Pitch High Speed Board To Board Connector มุมขวา 90° SMT ประเภท 10.00mm ความยาวการออกแบบลอย

ประเภททั้งหมด

ตัวเชื่อมต่อบอร์ดกับบอร์ดความเร็วสูง

ขั้วต่อโคแอกเชียล RF

ติดต่อเรา

Mr. David Tang

david@soyoung.net.cn

+8613510842108

ติดต่อตอนนี้

1.27mm Pitch High Speed Board To Board Connector มุมขวา 90° SMT ประเภท 10.00mm ความยาวการออกแบบลอย

ชื่อแบรนด์:	SOYOUNG
เลขรุ่น:	SYFED276-XXXXB01
ปริมาณการสั่งซื้อขั้นต่ำ:	1000 ชิ้น
ราคา:	It depends on the customers' requests and can be negotiable.
รายละเอียดการบรรจุ:	ม้วนเทป
เงื่อนไขการจ่ายเงิน:	ที/ที

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

ROHS,REACH,SGS

คะแนนปัจจุบัน:

0.8Amp AC.DC

อุณหภูมิการทำงาน:

-55℃ ถึง +125℃

การต่อต้านการติดต่อ:

สูงสุด 25mΩ

ความต้านทานฉนวน:

10,000M โอห์มนาที

สามารถในการผลิต:

500K

เน้น:

บอร์ดความเร็วสูง 10.00 มม. กับบอร์ด

ตัวเชื่อมต่อบอร์ดความเร็วสูงกับบอร์ดตัวผู้

คำอธิบายผลิตภัณฑ์

ขั้วต่อตัวผู้แบบบอร์ดต่อบอร์ดความเร็วสูง L 10.00 มม. มุมฉาก 90°

ขั้วต่อตัวผู้แบบบอร์ดต่อบอร์ดแบบลอย 1.27 มม.

ประเภท SMT มุมฉาก 90° พร้อมซีรีส์ความยาว 10.00 มม. ออกแบบมาสำหรับการใช้งานแบบบอร์ดต่อบอร์ดความเร็วสูง

ขั้วต่อแบบลอยคืออะไร?

ขั้วต่อแบบลอยคือการเชื่อมต่อทางไฟฟ้า-กลไกที่รองรับการวางแนวผิดพลาดทั้งในทิศทาง X และ Y ซึ่งมักเกิดขึ้นเมื่ออินเทอร์เฟซถูกติดตั้งบน PCB โครงสร้างแบบลอยช่วยป้องกันความเสียหายต่อส่วนประกอบ PCB เช่น จุดบัดกรีและอินเทอร์เฟซขั้วต่อ โดยรองรับการวางแนวผิดพลาดในการติดตั้งและการประกอบ

ข้อควรพิจารณาที่สำคัญในการออกแบบ PCB ได้แก่ ความคลาดเคลื่อนของมิติสำหรับรูสกรู ด้านขั้วต่อแบบลอยและแบบแข็ง และอินเทอร์เฟซระหว่าง PCB และหน้าสัมผัสขั้วต่อ SMT

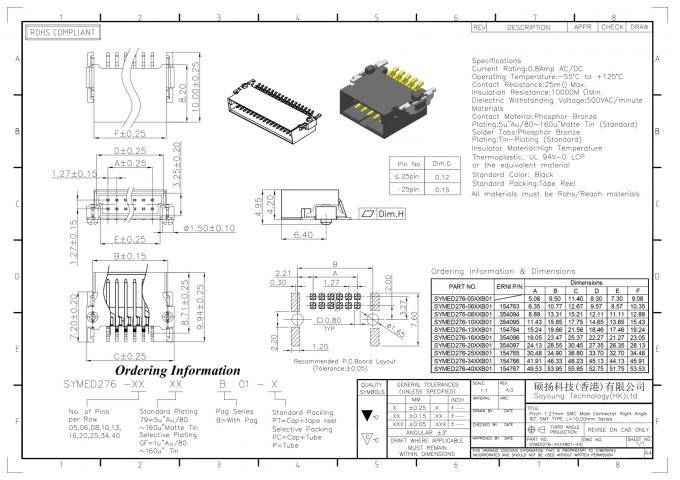

L 10.00mm High Speed Board To Board Male Connector Right Angle 90° floating connector design

ดาวน์โหลดเอกสารข้อมูลทางเทคนิค

ความมุ่งมั่นในการให้บริการของเรา

กระบวนการจัดหาขั้วต่อที่ง่ายขึ้น
ตอบกลับทุกคำถามภายใน 24 ชั่วโมง
บริการ OEM และ ODM พร้อมค่าใช้จ่ายแม่พิมพ์ร่วมกัน
ตัวอย่างฟรี 20 ชิ้นสำหรับลูกค้าใหม่ ตัวอย่างเพิ่มเติมสำหรับการสั่งซื้อซ้ำ
การจัดส่งที่เชื่อถือได้และความมุ่งมั่นต่อคำสัญญา

กระบวนการสั่งซื้อ

ระบุหมายเลขชิ้นส่วนแบรนด์ (Samtec/Molex/FCI/JST) หรือข้อกำหนดการออกแบบเพื่อตรวจสอบความเข้ากันได้
เลือกชิ้นส่วนบนเว็บไซต์และติดต่อทีมขายของเรา
ยินดีรับคำสั่งซื้อจำนวนน้อย

ตัวเลือกบรรจุภัณฑ์

บรรจุถาด - เหมาะสำหรับการประกอบด้วยมือ
บรรจุหลอด - เหมาะสำหรับการประกอบด้วยมือ
บรรจุรีลพร้อมเทป - สำหรับการผลิตด้วยเครื่องจักรอัตโนมัติ
บรรจุรีลพร้อมฝาปิด - สำหรับการผลิตด้วยเครื่องจักรอัตโนมัติ

คำถามที่พบบ่อย

ระยะเวลารอคอยของคุณนานเท่าใด?

2-6 วันทำการสำหรับสินค้าในสต็อก, 7-40 วันสำหรับสินค้าที่หมดสต็อก

เงื่อนไขการชำระเงินของคุณคืออะไร?

คำสั่งซื้อขนาดเล็ก: ชำระเงิน 100% ผ่าน PayPal หรือ T/T ล่วงหน้า คำสั่งซื้อขนาดใหญ่ (มากกว่า 10,000 ดอลลาร์สหรัฐ): เงินมัดจำ T/T 30%, ยอดคงเหลือชำระก่อนจัดส่ง

คุณมีข้อกำหนดปริมาณการสั่งซื้อขั้นต่ำ (MOQ) หรือไม่?

ใช่ MOQ จะแตกต่างกันไปตามผลิตภัณฑ์และจะระบุไว้ในใบเสนอราคา

ฉันจะดำเนินการสั่งซื้อได้อย่างไร?

1. ระบุข้อกำหนดหรือการใช้งาน 2. รับใบเสนอราคา 3. ยืนยันตัวอย่างและชำระเงินมัดจำ 4. การผลิตและการจัดเตรียมการจัดส่ง
